本系统平台集视窗操作、查询统计、管线状态监控分析、应急分析服务、3D管线浏览、服务产品制作、打印输出、信息发布、数据库管理等功能为一体，充分融合和利用现有业务系统、信息源、数据源、信息采集方式和信息发布渠道，力图打造 “融合的观测监测平台”、“专项服务产品制作核心平台”、 “融合的统一信息发布平台”、“融合的间隙工作台”，为促进监控服务质量、提升防灾减灾能力、提高应急指挥提供有力的支撑和保障。

      经过对天然气管网建设的分析，结合当实际情况及我们已往工作经验。选用DMGIS开发平台，建设一个涵盖较全面的软件框架，重点开发结合当前工作需要的几个模 块，主要可以分为7个相对独立的模块：

      1地图管理子系统

      系统以电子地形图为背景，在其上构造出天然气管网设施，并能表示出架部件连接关系、开关的通断等专业属性。另外系统还能根据天然气管网的连接关系和走向，形成抽象的拓扑图图，供调度分析之用。

       图形编辑

      根据系统特点，系统专门设计了针对天然气管网的编辑系统，并提供专业的符号库，方便对网图编辑处理，解决实际更新变化问题。

      设备台帐管理

      系统将图形管理与台帐管理结合在一个系统中，可以输入、编辑设备数据，并可构造条件对设备数据进行检索、可按线路、按区域对线路上各种设备进行统计。

      输出管理

      可以图片、表格、文档等多样化形式完成产品输出。

      多种资料管理

      在设备上可以挂接相片、表格、文档等各类资料，并可对各类专业图资料实现统一管理。

      数据转换

      DMGIS数据转换功能为DMGIS系统和其他GIS系统间架设了一座桥梁，实现了不同系统间的数据转换，从而达到数据资源的共享。本系统主要的数据转换包括：

      AUTOCAD格式转换

      ARC／INFO格式转换

      MAP／INFO格式转换

      2管网分析子系统

      该子系统具有辅助决策的功能，在已有管网图上，完成监控管理、应急服务管理、运行维护管理等。为决策者准确制定方案提供科学的依据。

      监控管理

      可对各类管网的基础数据信息进行全天候实时监控。

      监控阈值、类型、时效等条件可人工灵活设定，并可对指定范围内的信息予以监测，强化重点区域监控。

      当监控数据超过所设定阈值时，可以列表、声音和短信的形式进行警告提醒。业务值班人员在岗可看到听到警告信息，外出可收到警告短信，并直接对接进入应急服务管理模块，便于后续深入分析操作。

      应急服务管理

      根据上报的监控应急信息，可结合实况进行相应的预案，系统提供各种灾害分析模型，以便分析确定受灾的范围及其可能产生的影响等。

      应急服务实现应急点定位、应急范围确定，并随之完成应急范围内的村庄、人口、道路等地理要素分析，并相应生成红头文件，为决策做好服务。

      应急服务首先根据应急事件所在的地理位置进行名称模糊定位或坐标精确定位；再而需以定位点为中心，确定应急事件辐射范围，可以任意不规则区域或者缓冲范围进行范围圈定；最后在此范围内，进行行业要素和地理图层的多重分析，自动生成应急分析文档，最终将最精准和最及时的信息提供至指挥中心。

      运行维护管理

      对巡视、检修、故障等运行维护资料进行输入、编辑、查询、统计、输出等各种处理。

      巡视

      包括设备巡视、缺陷标注、巡视计划等模块，能利用GIS网络图完成设备巡视、缺陷标注等工作，并采用自动和交互两种方式制定巡视计划。

      检测

      包括各类管网测量等模块，在GIS网络图上完成信息的登入和管理。

      设备维护

      对设备维护所包括的大修、小修、清扫、消缺等工作，利用GIS工具进行有效的管理。

      3辅助作图子系统

      辅助作图子系统提供方便的管理天然气管网的手段，迅速直观地构造整个网络，建立与网络元素相关的属性数据库，提供丰富有力的网络输入手段。除了直接的手动输入外，还对大批量的数据采取了外挂数据库的方式，大大方便了信息录入。

      属性数据输入

      选中设备编辑属性

      列表编辑属性

      设备属性复制

      空间数据转入

      支持鼠标、键盘输入，从测量数据输入，并且可以多人同时编辑，从而大大简化数据输入工作，缩短了数据输入时间

      管网编辑及设计

      提供拓扑结构建立和拓扑结构改变，移动、删除、修改设备参数等多种编辑手段。

      倒入倒出属性数据库

      选择要操作的天气然管网文件，并选择倒入的数据源，即可成批的倒入属性数据。同样，可以将属性数据倒出到外部数据源所指定的数据库系统，以方便用户直接操纵数据。

      4 设备管理子系统

      本子系统提供多种辅助工具，对已有的基本数据、缺陷数据、检修数据、故障数据等进行管理，可进行模糊地名定位，在管网范围内划定区域，指定设备类型，构造检索条件，快速寻找指定目标，并可打印出图形和报表，从而提高行业工作效率。

      常用工具

      裁剪：矩形裁剪、多边形裁剪、圆形裁剪、任意多边形裁剪；

      按照线路进行查询

      量算：量算两点或多点间距离、折线长度、圆域面积、矩形面积

      查询工具

      划定区域位置查询；

      指定设备类型进行查询；

      构造检索条件查询；

      模糊查询；

      统计分析

      属性统计：对用户业务上需要的，并且数据库中已有的数据，可按用户指定的方法进行统计分析，并将结果以直观的表格或统计图（如饼图）等形式打印出来；

      区域统计：系统具备空间统计功能，可对指定范围内的设备数量进行统计。

      5实时挂接

     系统具有开放式接口，可与现有业务系统予以对接和信息交互。

      6 Web发布

      可以BS网站的形式实时同步调取CS端实时采集和分析制作出的各类数据信息，用户通过标准的浏览器，如IE等来查看设备的属性、位置、状态、服务文档等数据信息。

      7 三维浏览分析

      三维系统主要可以对出问题的地方进行查看分析地形。

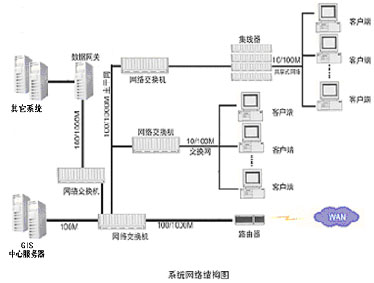

      网络结构

      建立天然气网络地理信息系统是一项较大的系统工程，为了保证系统以后的质量及运行效率，系统运行必须有一个适当的网络结构。
